旧マシン（生産・取扱終了商品）資料

※RG6000L3.5/L2/L/DX2/DX共通取扱説明書は、ダウンロードのページにございます。
・すでに説明書、カタログが存在しない場合もあります。
・部品はほぼ受注製作になります。
・修理不可能、説明対応できない製品もございます。資料（アーカイブ）としてご利用ください。

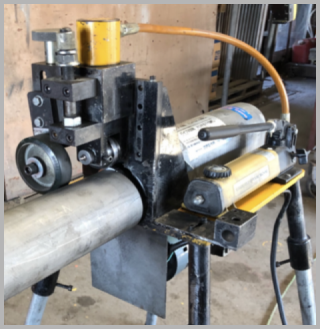

ロールグルービングマシン
RG6000L

加工能力 50A-150A (SGP)
※オプションローラーで
　50A-150A(Sch40)※注①
　50A-150A(SUS)の加工ができます。
※注①:100A-150Aの加工は熟練と
　工夫が必要です。
------------------------------------------------
100V　400W
510Lx380Wx570H 69Kg
------------------------------------------------
上ローラー
RG6000L専用（軸径φ22mm）※注①
※注①:初期モデルの外径62mmは
　後期モデル65mmが入らない場合が
　あります。
下ローラー
現行の下ローラーご利用できます。
※RG6000L/L2は年式により異なりま
　すので、　
　使用できない場合がございます。　　
※RG6000L/L2は年式により寸法に
　個体差があり調整が必要であったり
　主軸等を作り直さなければならない
　場合がございます。　　
※下ローラ軸受にR加工が施されて
　いる場合はマシンお預かりの上
　受注生産になります。
　お気軽にお問い合わせください。

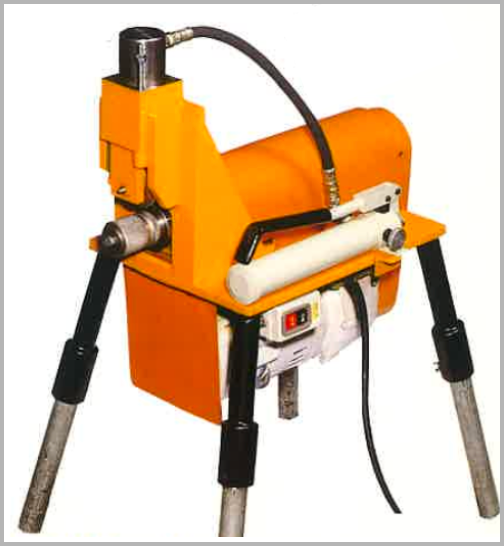

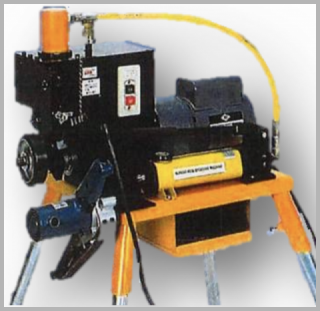

ロールグルービングマシン
RG6000DX

・下ローラー主軸テーパータイプ
加工能力 50A-150A (SGP)
※オプションローラーで
　200A-300A(SGP)
　50A-150A(Sch40)※注①
　50A-150A(SUS)
　の加工ができます。
※注①:100A-150Aの加工は熟練と
　工夫が必要です。
------------------------------------------------
100V　400W
640Lx410Wx530H 62Kg
------------------------------------------------
上ローラー
※RG6000DXは年式により異なりま
　す。上ローラをお預かりし
　受注製作になります。　
下ローラー　
※本体に個体差があるため
　調整が必要な場合がほとんどです。
　その場合分解修理になります。
・Youtubeにて、
　分解修理をご覧いただけます。
　RG6000DX分解修理
※RG6000DXは年式により寸法や
　ネジ穴の位置、数等個体差数あり
　ほとんどの場合
　主軸等を作り直さなければならない
　場合が多々ございます。　

ロールグルービングマシン
RG6000DX

・下ローラー主軸ストレートタイプ
加工能力 65A-150A (SGP)
※オプションローラーで
　200A-300A(SGP)
　65A-150A(Sch40)※注①
　65A-150A(SUS)
　の加工ができます。
※注①:100A-150Aの加工は熟練と
　工夫が必要です。
------------------------------------------------
100V　400W
640Lx410Wx530H 62Kg
------------------------------------------------
上ローラー
※RG6000DXは年式により異なりま
　す。上ローラをお預かりし
　受注製作になります。　
下ローラー　
※本体をお預かりし、
　測量、受注製作になります。
※RG6000DXは年式により寸法や
　ネジ穴の位置、数等個体差数あり
　ほとんどの場合
　主軸等を作り直さなければならない
　場合が多々ございます。　

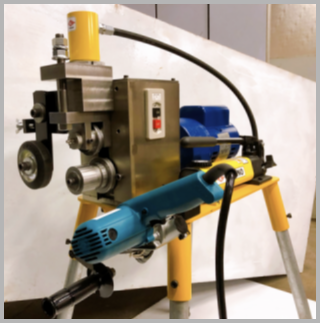

ロールグルービングマシン
RG6000L3.5

加工能力 50A-150A (SGP)
　 50A-150A (Sch40)
　 50A-150A (SUS)
※RG6000L4が登場するまで、
弊社最軽量マシンとしてデビュー。
従来RG6000Lシリーズの
最終モデル。
・Sch40（100A-150A)）の加工を
容易にする「ゆったりローラー」を
オプションで御用意。
------------------------------------------
100V　400W
H50xW35xD60(cm) 56Kg

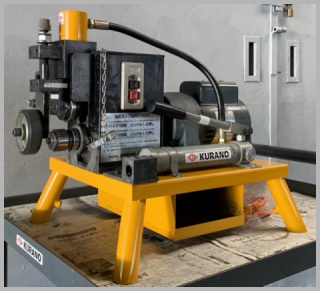

ロールグルービングマシン
RG6000L2

加工能力 50A-150A (SGP)
※当時RG6000LとRG6000DXの良い
　ところを活かしつつ、コンパクト化
　を図ったマシン。
※現在、現行オプションパーツとの
　互換性を検証中です。　
※RG6000L2の修理、ローラー等の
　ご購入等は、　　
　弊社にお気軽にお問い合わせ
　くださいませ。
------------------------------------------------
100V　400W
640Lx410Wx530H 62Kg
------------------------------------------------
上ローラー
現行　（軸径φ25mm）ご利用できます。
下ローラー
現行の下ローラーご利用できます。
※RG6000L/L2は年式により寸法に
　個体差があり調整が必要であったり
　主軸等を作り直さなければならない
　場合がございます。　　
　お気軽にお問い合わせください。
※下ローラ軸受にR加工が施されて
　いる場合はマシンお預かりの上
　受注生産になります。

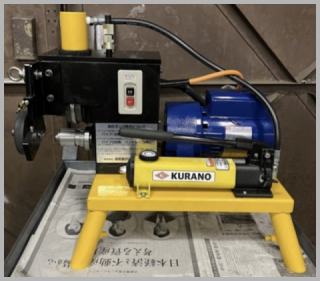

ロールグルービングマシン
RG6000DX2

加工能力 50A-150A (SGP)
※RG6000DXの主軸部分を改造し、
　L/L3.5/L4の下ローラーを使用可能
　としました。注１
注１：Sch40(100A-150A)は
　　　シリンダー天板が耐えられない
　　　場合があります。
------------------------------------------------
100V
640Lx410Wx530H 62Kg
------------------------------------------------
上ローラー
※RG6000DX2は年式により
　異なります。
　上ローラをお預かりし受注製作に
　なります。　　
※RG6000DX2は年式により寸法や
　ネジ穴の位置、数等個体差数あり
　ほとんどの場合
　主軸等を作り直さなければならない
　場合が多々ございます。　
※RG6000DX2は2020年前後で
　主軸のベアリングの構成や仕様が
　異なっております。　
　お気軽にお問い合わせください。
・Youtubeにて、
　分解修理をご覧いただけます。
　分解修理

ロールグルービングマシン

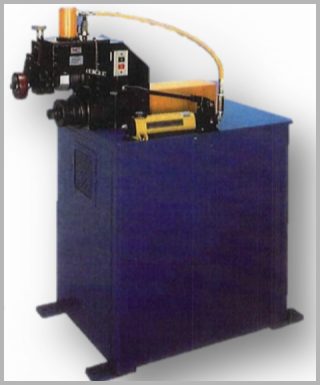

RG2012L / RG2024L

・RG2012L
加工能力 50A-300A (SGP)
下ローラーを
50A-80A・100A-150A・200A-300A
に交換することにより対応。
RG6000L/DXに比べはるかに
パワフルでスピーディー。
※オプションローラーで
100A-300A(Sch40)(SUS)
の加工ができます。
------------------------------------------------
100V 750W
875Lx535Wx1120H 170Kg
------------------------------------------------
・RG2024L
加工能力 50A-600A (SGP)
下ローラーを
50A-80A・100A-150A・200A-300A
350A-400A・450A-500A・600A
に交換することにより対応。
200V、1500Wモーターにより
RG2012Lを凌ぐパワフルさ、
スピーディーさを誇ります。
------------------------------------------------
200V　1500W
920Lx600Wx1240H 216Kg
------------------------------------------------

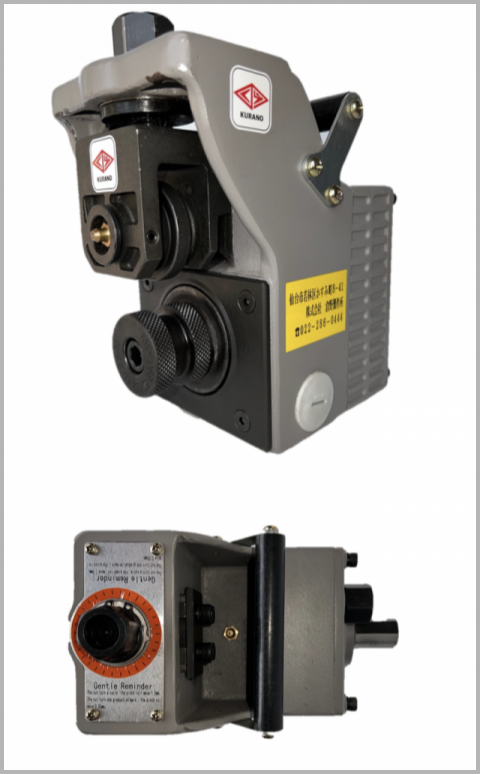

手動式
ロールグルービングマシン
改修職人２

特徴
改修工事に最適のグルービング継手工法で、既設管の接続部の管端にロールグルービング加工（転造溝）を迅速・正確に行うことができる画期的なマシンです。
※管表面から14cmの隙間があれば
　加工可能です。
加工管種 SGP/Sch40 50A-200A
・25A-40A・50A〜150A・200A
　ローラー付属です。
　それぞれの加工サイズごとに
　交換してご使用ください。
------------------------------------------------
230Lx125Wx217H 10.5Kg
------------------------------------------------
※本製品は輸入品に手を加えた製品
　です。修理対応できない部品が
　ございます。お預かりし、測量、
　受注製作は可能な場合があります。
　ローラー類の在庫は
　終了いたしました。

ロールグルービングマシン
RG6000H

加工能力 50A-150A (SGP)
弊社初のロールグルービングマシン
------------------------------------------------
100V 550W
570Lx380Wx510H 69Kg
------------------------------------------------
上ローラー／下ローラー
※RG6000Lに外見は似ていますが
　寸法・仕様が大きく異なります。
※現社員が実機を見たことがなく、
　図面も存在しないため、
　部品、ローラー類はすべて
　弊社で預かり、測量、受注製作
　となります。

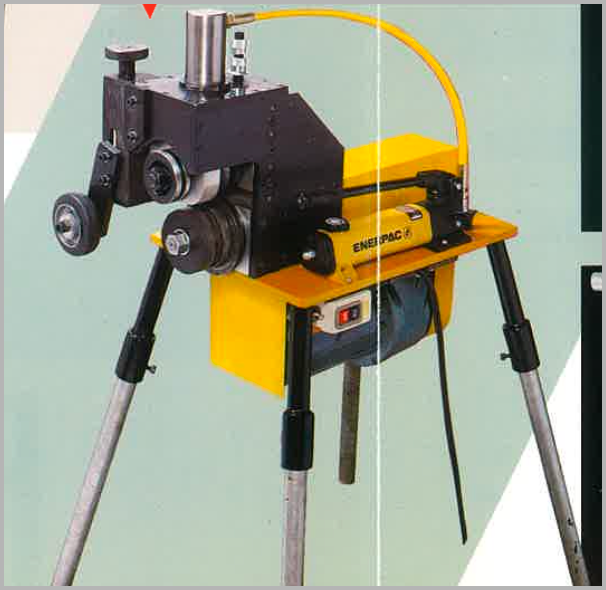

ロールグルービングマシン
RG2012H

加工能力 50A-300A (SGP)
弊社初のロールグルービングマシン
RG6000Hと共に発売
------------------------------------------------
100V　750W
770Lx480Wx665H 105Kg
------------------------------------------------
上ローラー／下ローラー
※RG2012Lの前身と思われます。
　弊社は現在RG2012Lで測量し
　新たに図面は製作しております。
※現社員が実機を見たことがなく、
　図面も存在しないため、
　部品、ローラー類はすべて
　弊社で預かり、測量、受注製作
　となります。

手動式
ロールグルービングマシン

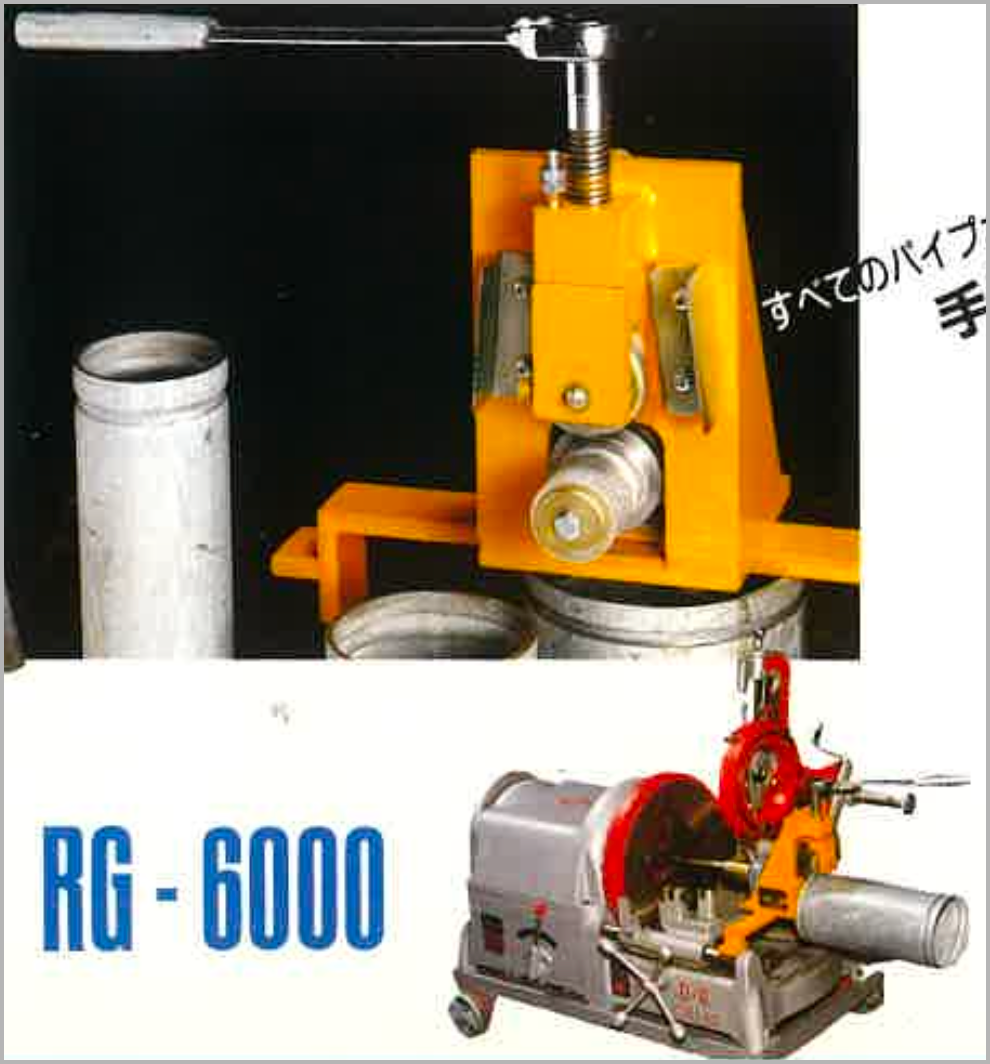

RG6000

加工能力 50A-150A (SGP)
弊社初のロールグルービングマシン
RG6000Hと共に発売
パイプネジ切機に乗せて使用する
タイプです。
------------------------------------------------
280Lx150Wx340H 20Kg
------------------------------------------------
上ローラー／下ローラー
※現社員が実機を見たことがなく、
　図面も存在しないため、
　部品、ローラー類はすべて
　弊社で預かり、測量、受注製作
　となります。

ホールソーマシン
KS-10B2

仕様
電圧　100V
適用管種　
・配管炭素鋼鋼管(SGP)
・水道用亜鉛メッキ鋼管(SGPW)
適応管サイズ　50A~200A
最大穴あけ　115mm
ホールソー回転数　650R.P.M
上下ストローク　140mm
ドリルチャック　13mm
電流　7.4アンペア
------------------------------------------
100V　AC 50/60Hz
315(L)x360(W)x360(H)　15Kg

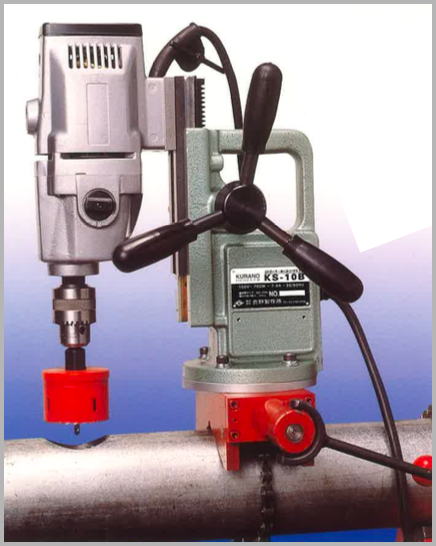

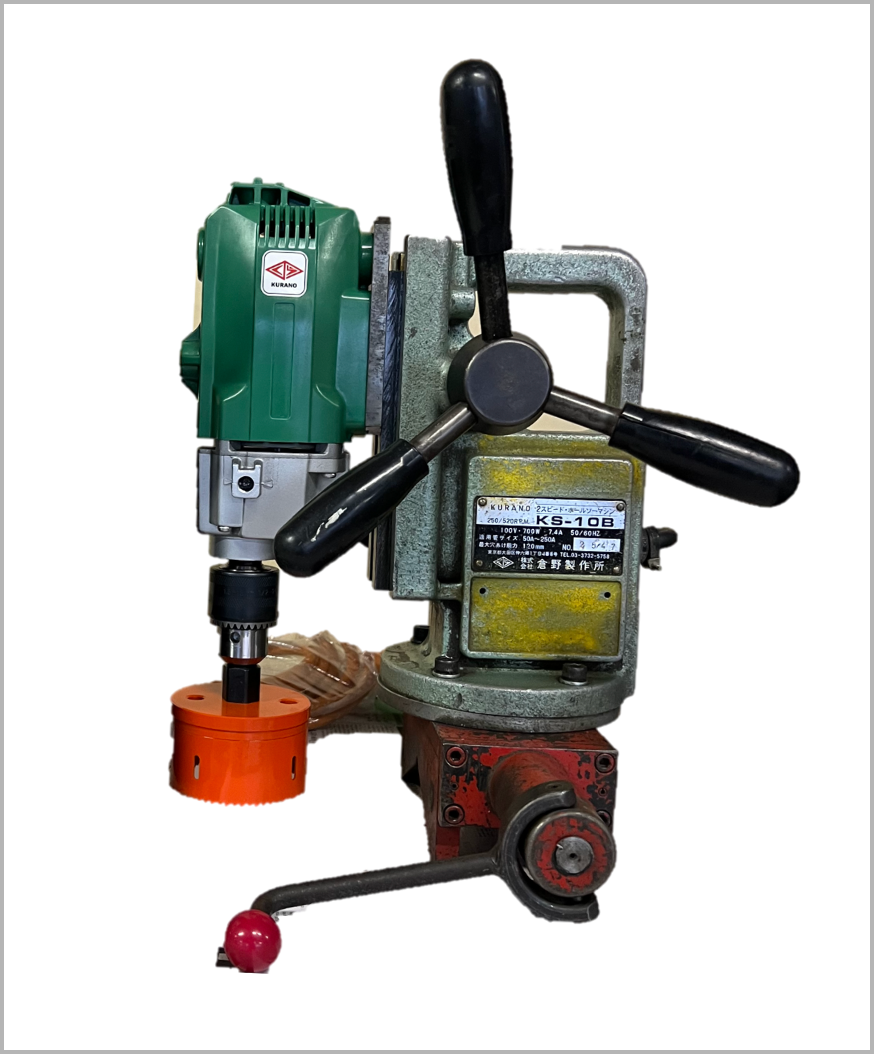

ホールソーマシン
KS-10B

仕様
電圧　100V
適用管種　
・配管炭素鋼鋼管(SGP)
・水道用亜鉛メッキ鋼管(SGPW)
適応管サイズ　50A~250A
最大穴あけ　120mm
ホールソー回転数　
・250/520R.P.M (50Hz)
・300/624R.P.M (60Hz)
上下ストローク　140mm
ドリルチャック　13mm
電流　7.4アンペア
------------------------------------------
100V　AC 50/60Hz
315(L)x360(W)x360(H)　17Kg
------------------------------------------
※現在このドリルは廃盤のため、
　修理の際は現行品ドリルと
　ドリルを取り付けるマウンター
　交換になります。

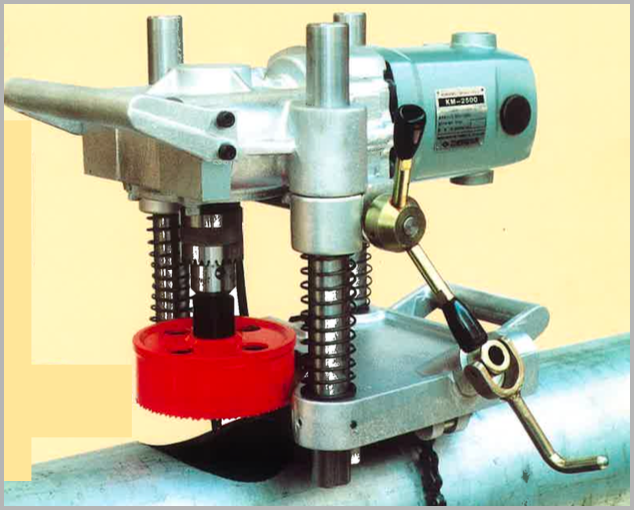

ホールソーマシン
KM-2500

仕様
電圧　100V
適用管種　
・配管炭素鋼鋼管(SGP)
・水道用亜鉛メッキ鋼管(SGPW)
適応管サイズ　32A~250A
穴あけ能力　　25〜130mm
ホールソー回転数　150R.P.M (50/60Hz)
ドリルチャック　13mm
電流　12アンペア
------------------------------------------
100V　AC 50/60Hz
320(L)x300(W)x380(H)　17Kg
------------------------------------------
※現在修理できません
